Renishaw Equator Software Suite — программный комплект для измерительной системы сравнения (comparative gauging) Renishaw Equator. Пакет объединяет модули программирования, управления циклами измерения, статистической обработки и передачи корректировок на станок с ЧПУ. В этой статье — состав пакета, назначение каждого модуля, требования к совместимости и рекомендации по выбору комплекта щупов.
Оглавление:
- Назначение и область применения
- Состав пакета Equator Software Suite
- Технические характеристики
- Совместимые щупы и комплектующие
- Установка и лицензирование
- Как выбрать версию ПО и комплект щупов
- Где купить и получить документацию
Назначение и область применения
Equator — это система сравнительного измерения: деталь измеряется не в абсолютных координатах, как на классической координатно-измерительной машине (КИМ), а сравнивается с эталонной («мастер») деталью, откалиброванной ранее на КИМ или другом прецизионном приборе. Software Suite обеспечивает всю программную часть этого цикла — от построения программы измерения до передачи поправок в систему ЧПУ станка. Такой подход применяется в серийном производстве, где важна не абсолютная метрология, а быстрый контроль стабильности размеров партии и автоматическая компенсация технологического дрейфа — например, износа инструмента или тепловой деформации станка.
Состав пакета Equator Software Suite
В комплект программного обеспечения для системы Equator, как правило, входят несколько взаимосвязанных модулей:
- Equator software — базовое управляющее ПО: запуск циклов сравнения, работа с мастер-деталью, визуализация отклонений.
- Программирование — построение измерительных программ офлайн или обучением по эталонной детали, без написания низкоуровневого кода.
- Organiser — модуль управления заданиями, результатами измерений и статистической обработкой (SPC) на уровне цеха.
- IPC (Intelligent Process Control) — модуль автоматической передачи корректировок размеров непосредственно в систему ЧПУ обрабатывающего центра, замыкающий контур «измерение — коррекция инструмента».
Набор конкретных модулей и их версии зависят от модели системы — Equator 300 или Equator 500 — и от условий лицензирования у поставщика; точный состав уточняйте по паспорту конкретной поставки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Пакет прикладного программного обеспечения |
| Назначение | Программирование и управление циклами сравнительного измерения Equator |
| Основные модули | Equator software, Organiser, IPC |
| Совместимость | Системы Renishaw Equator 300 / 500 |
| Связь со станком | Передача корректировок в систему ЧПУ (Fanuc, Siemens, Heidenhain и др. — по протоколу интеграции) |
| Лицензирование | По рабочим местам/модулям — уточняйте у поставщика |
| Документация | Паспорт, руководство пользователя, руководство по установке |
Совместимые щупы и комплектующие
Программный пакет работает совместно со сменными щупами Renishaw, которые устанавливаются на измерительной головке Equator. Комплекты стилусов различаются исполнением наконечников и подобраны под разные типы деталей и точность контроля.

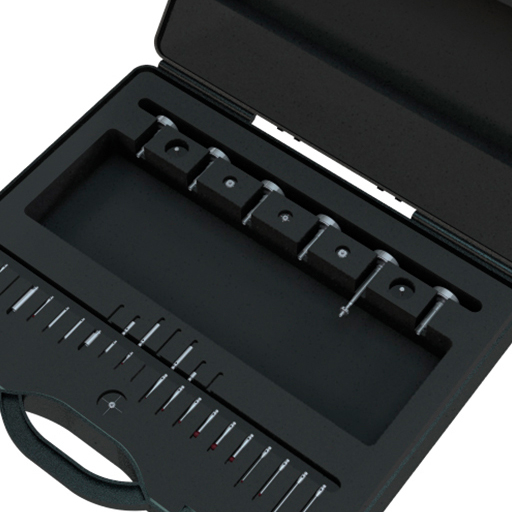

Базовый комплект стилусов для измерительной головки Equator, применяется совместно с программным пакетом Equator Software Suite для сравнительного контроля деталей.
Альтернативный набор стилусов для Equator — используется, когда конфигурация детали требует иного вылета или диаметра наконечника.
Третье исполнение комплекта стилусов Equator — расширяет диапазон обслуживаемых форм и размеров деталей без смены измерительной головки.
Установка и лицензирование
Установка Equator Software Suite обычно выполняется на управляющий контроллер измерительной системы и, при использовании модуля IPC, дополняется настройкой канала связи со стойкой ЧПУ станка. Лицензии привязываются к рабочим местам или к конкретной системе Equator — состав лицензируемых модулей (базовое ПО, Organiser, IPC) фиксируется в паспорте поставки. Перед обновлением версии программного обеспечения проверяйте совместимость с текущей прошивкой контроллера Equator — процедура описана в руководстве по установке, входящем в комплект документации.
Как выбрать версию ПО и комплект щупов
Выбор конфигурации Software Suite зависит от задачи производства. Если цель — только сравнительный контроль партии деталей без автоматической коррекции на станке, достаточно базового модуля Equator software и Organiser для статистической обработки. Если требуется замкнуть контур «измерение — коррекция инструмента» и передавать поправки прямо в систему ЧПУ, нужен модуль IPC. Комплект щупов подбирается отдельно, исходя из геометрии контролируемых деталей — вопросы совместимости стилусов и головки удобно проверить в разделе оборудования для контроля процесса каталога.
Где купить и получить документацию
«Эффективное производство» поставляет оригинальные компоненты измерительных систем Renishaw — программное обеспечение, щупы и комплектующие для Equator, с сопровождением по подбору конфигурации и гарантией на поставленное оборудование. По запросу предоставляется техническая документация и консультация по совместимости модулей с конкретной моделью системы и стойкой ЧПУ.
Заключение
Renishaw Equator Software Suite — это программная основа измерительной системы сравнения Equator: без соответствующего модуля программирования, статистики и передачи коррекций сама измерительная головка не превращается в замкнутый контур контроля процесса. При заказе системы стоит заранее определить, нужен ли модуль IPC для автоматической коррекции на станке, и подобрать комплект щупов под геометрию деталей — это удобнее сделать на этапе комплектации, а не после установки.
Частые вопросы
- Что входит в Renishaw Equator Software Suite?
- В базовый состав входят управляющее ПО Equator software для запуска циклов сравнительного измерения, модуль Organiser для управления заданиями и статистической обработки результатов, а также опциональный модуль IPC для передачи корректировок в систему ЧПУ станка.
- Чем сравнительное измерение Equator отличается от обычной КИМ?
- КИМ измеряет деталь в абсолютных координатах, а Equator сравнивает деталь с заранее откалиброванной эталонной («мастер») деталью. Это быстрее для контроля стабильности серийного производства, но требует периодической проверки эталона.
- Нужен ли модуль IPC каждому пользователю Equator?
- Нет. Модуль IPC требуется только там, где результаты измерения должны автоматически корректировать инструмент или программу станка. Для чисто контрольных задач достаточно базового ПО и Organiser.
- Можно ли использовать любые щупы с системой Equator?
- Нет, комплект стилусов подбирается под геометрию и материал контролируемых деталей и должен быть совместим с измерительной головкой конкретной модели Equator — 300 или 500.
- Как обновить программное обеспечение Equator?
- Перед обновлением проверяется совместимость новой версии ПО с текущей прошивкой контроллера системы; порядок обновления описан в руководстве по установке из комплекта документации поставки.
