Где скачать паспорт и даташит Renishaw Equator-500?
Renishaw Equator-500 — это гибкая измерительная система гейджингового типа (comparative gauging), предназначенная для контроля деталей непосредственно в цехе, рядом со станком. В отличие от координатно-измерительных машин (КИМ), Equator работает по принципу сравнения с эталонной деталью, что снижает требования к температурной стабильности помещения и ускоряет проверку серийных изделий.
- Что такое Renishaw Equator-500
- Принцип сравнительного измерения
- Технические характеристики
- Комплектация и щупы
- Настройка и программное обеспечение
- Где применяется Equator-500
- Где купить и как получить документацию
Что такое Renishaw Equator-500
Equator-500 — старшая модель линейки Equator, рассчитанная на детали более крупного габарита, чем базовая версия Equator-300. Система построена на кинематической схеме с параллельной структурой и оснащается контактным щупом, который снимает координаты точек детали и сравнивает их с эталонной программой, записанной по мастер-детали или CAD-модели. Такой подход роднит Equator с координатно-измерительной рукой и контактными измерительными системами для станков, но система работает как отдельное автономное устройство на участке, а не встроена в станок.
Принцип сравнительного измерения
Ключевая особенность Equator — сравнительный, а не абсолютный метод измерения. Система «обучается» на эталонной детали при известной температуре, а затем при контроле серийных изделий компенсирует отклонение размеров, вызванное колебаниями температуры цеха, за счёт математической модели сравнения. Благодаря этому Equator-500 допускает более широкий диапазон рабочих температур, чем классическая КИМ, и переносит контроль ближе к обрабатывающему оборудованию, сокращая время между обработкой и проверкой детали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип системы | Гибкая система сравнительных измерений (comparative gauging) |
| Измерительный щуп | Контактный, со сменными стилусами и щуповыми модулями Renishaw |
| Габарит рабочей зоны | Больше, чем у Equator-300 — под крупногабаритные детали; точные значения объёма измерения уточняйте по паспорту модели |
| Условия эксплуатации | Расширенный диапазон температур цеха за счёт сравнительного метода измерения |
| Программное обеспечение | Пакет для создания программ сравнения по CAD-модели или по эталонной детали |
| Смена деталей | Быстрая перенастройка на другой тип детали программным способом |
| Назначение | Контроль серийных деталей в цехе, приёмка после обработки, статистический контроль партий |
Точные паспортные значения повторяемости, объёма измерения и массы для конкретного экземпляра оборудования уточняйте по руководству станка и заводской табличке — производитель уточняет спецификации в зависимости от версии программного обеспечения и комплектации.
Комплектация и щупы
Как и в других измерительных системах Renishaw, точность и повторяемость Equator-500 напрямую зависят от состояния щупового модуля и набора стилусов. Для системы предусмотрены готовые комплекты щупов, которые позволяют быстро заменить изношенный или повреждённый узел без обращения к производителю за индивидуальной настройкой.
Оригинальный комплект щупов для гейджинговых систем Equator, применим для Equator-500 в соответствии с руководством по эксплуатации.

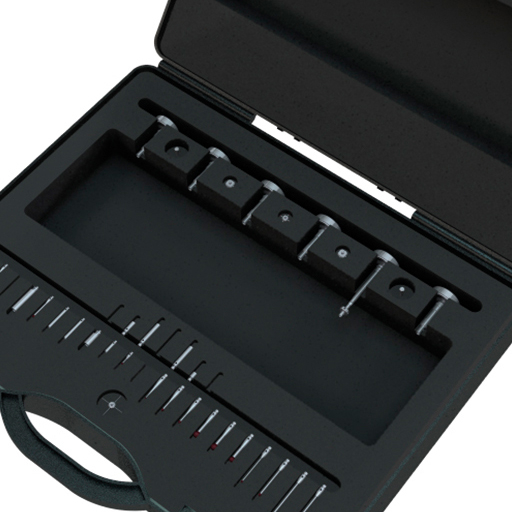

Альтернативный комплект щупов с иной конфигурацией стилусов — для деталей другой геометрии на той же гейджинговой платформе.
Полный перечень доступных комплектов и модулей для системы можно посмотреть в разделе оборудования для контроля технологического процесса, а также среди щупов Renishaw в каталоге.
Настройка и программное обеспечение
Программу контроля для Equator-500 создают по эталонной детали или по CAD-модели, затем при серийной проверке система сравнивает результат измерения с этой программой и выдаёт годен/брак либо конкретные отклонения по контрольным точкам. Смена номенклатуры контролируемых деталей выполняется программно, без переналадки механической части — оператору достаточно выбрать нужную программу и подставить деталь. Такой рабочий процесс упрощает интеграцию Equator в поток серийного производства рядом со станком.
Где применяется Equator-500
Модель ориентирована на контроль деталей более крупного габарита, чем позволяет базовая Equator-300: корпусные детали, крупные фланцы, детали трансмиссий и другие изделия среднесерийного и крупносерийного производства. Систему устанавливают на участке рядом со станком, что позволяет проверять деталь сразу после обработки и оперативно реагировать на уход размеров — раньше, чем накопится партия брака.
Где купить и как получить документацию
Оригинальные комплекты щупов и комплектующие для Renishaw Equator поставляет компания «Эффективное производство» — с гарантией 12 месяцев, сопроводительной документацией и консультацией по подбору совместимого комплекта под конкретную задачу. При необходимости уточните у менеджера точные паспортные характеристики измерительного объёма и повторяемости для вашей ревизии Equator-500.
Заключение
Renishaw Equator-500 — это инструмент цехового контроля, который заменяет часть операций координатно-измерительной машины там, где важна скорость проверки и близость к станку. Сравнительный метод измерения снижает чувствительность к температуре помещения, а сменные комплекты щупов позволяют поддерживать систему в рабочем состоянии без длительных простоев.
Частые вопросы
- Чем Equator-500 отличается от Equator-300?
- Equator-500 рассчитан на детали большего габарита и рабочей зоны, тогда как Equator-300 — компактная версия для небольших изделий. Принцип сравнительного измерения и логика работы у обеих моделей одинаковы.
- Нужна ли Equator-500 отдельная термостабильная комната?
- Нет, за счёт сравнительного метода измерения система менее чувствительна к колебаниям температуры цеха, чем классическая координатно-измерительная машина, поэтому её ставят непосредственно у станка.
- Какие щупы совместимы с Equator-500?
- Система комплектуется фирменными наборами щупов Renishaw для Equator, например комплектами A-5504-0281 и A-5504-0282; конкретный набор подбирается под геометрию контролируемой детали.
- Можно ли использовать Equator-500 для разных деталей без переналадки механики?
- Да, смена номенклатуры выполняется программно — оператор выбирает нужную программу контроля, а механическая часть не требует переналадки под каждую деталь.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw Equator-500 на сайте «Эффективное производство».
